过加载——提高可拉伸电子器件弹性延展性的新策略
可拉伸电子器件在过去十多年中被广泛应用于健康监测、康复医疗、智能工业及航空航天等领域。无机可拉伸电子器件的关键技术创新在于通过力学结构设计实现弹性拉伸性,对任意复杂曲面实现共形贴附/包裹,并且能维持稳定的电学性能。例如,“岛-桥”结构是可拉伸电子器件中最常见的一种结构。其中,功能性元器件置于不可变形的“岛”上,互联导线形成“桥”并提供整体结构的弹性延展性。实现可拉伸电子器件弹性延展性的策略是至关重要的,并引起了大量的关注。
尽管先前有很多研究集中在可拉伸结构的设计上,但目前主要只有两种策略被用于实现或提高结构的弹性延展性(如图1所示):(1)预应变策略。波浪形条带是一种典型的例子,平面的条带被转印/粘接在预拉伸的弹性基底上,释放预应变后,由于压应力的存在使得条带产生面外屈曲变形,形成具有拉伸性的波浪形结构。此外,更加复杂的三维可拉伸微结构也可以通过二维平面前驱体粘接在预应变的基底上制备而成。(2)几何结构设计策略。各种具有弹性可拉伸的几何互联被设计出来,如:“之”字型、马蹄型、蛇型、分型、非屈曲蛇型、螺旋型以及剪纸结构等,这些几何结构在弹性延展性和各种应用场景中表现出不同的特点。有时这两种类型的策略也可以相互结合以增强结构的弹性延展性,如:预应变基底显著增加了蛇形互联结构的弹性延展性。
近日,中国科学院力学研究所苏业旺团队创新性地提出第三种提高可拉伸电子器件弹性延展性的新策略——过加载策略(如图2)。互联结构转印、粘接在弹性聚合物基底上后,对整体结构进行过弹性极限拉伸,释放拉伸应变后,互联结构的弹性延展性可以提高到原来的两倍,这对可拉伸电子器件的性能至关重要。理论、有限元及实验结果均证明过加载策略对不同几何构型、不同厚度的互联结构是有效的(如图3、4、5)。其基本机理在于:过加载过程中弹塑性本构关系的演变使得互联结构关键部位的弹性范围扩大一倍。过加载策略易于操作,并可与其他两种策略相结合以提高结构弹性延展性。这对无机可拉伸电子器件的设计、制造及应用具有深远的意义。
该研究成果以“An Overstretch Strategy to Double the Designed Elastic Stretchability of Stretchable Electronics”为题发表于学术期刊《Advanced Materials》(DOI: 10.1002/adma.202300340)。论文的第一作者为中国科学院力学所博士生李居曜,通讯作者为中国科学院力学所苏业旺研究员,参加该工作的还有中国科学院力学所的武晓雷研究员。该工作得到了国家自然科学基金委、中国科学院从0到1原始创新计划、中国科学院交叉学科创新团队和国家WR计划青年项目的支持。

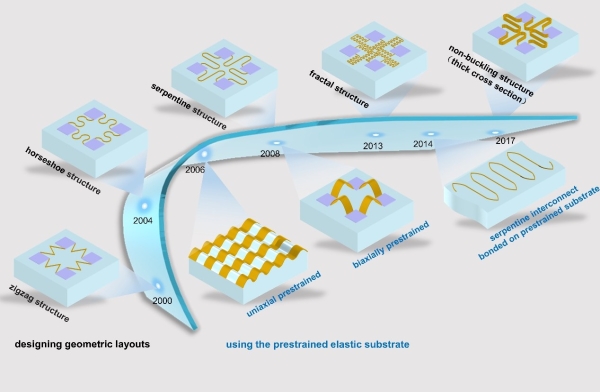

图1. 可拉伸结构在过去几十年的发展过程

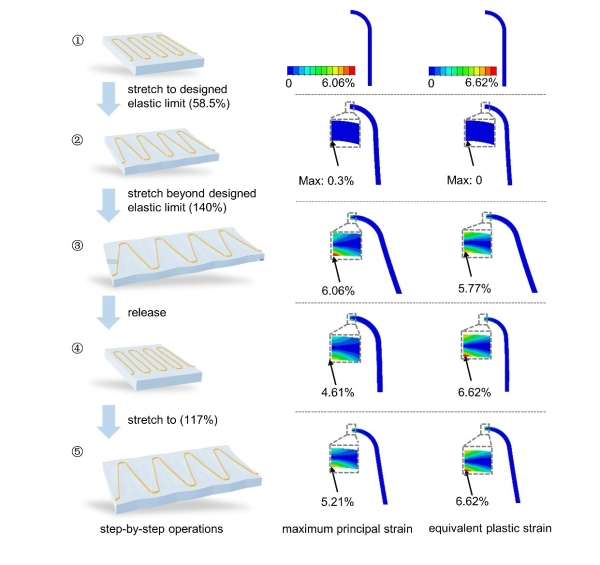

图2. 过加载策略的操作过程以及各过程中蛇形互联结构的应变分布

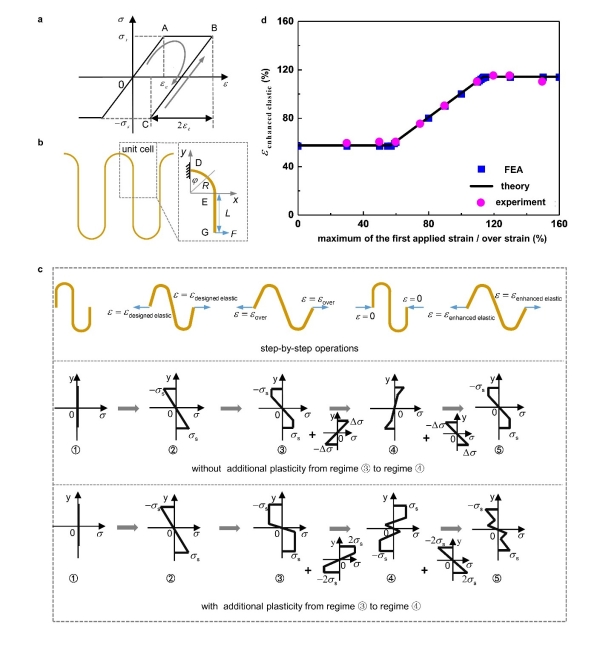

图3. 基于独立金属厚蛇形互联(MTSI)的过拉策略力学分析。(a)MTSI的本构关系:理想弹塑性;(b)MTSI的力学模型;(c)过加载操作过程示意图以及各过程中蛇形互联圆弧顶截面处应力分布。(d)MTSI的增强弹性延展性随第一次施加应变/过加载应变的变化,包括理论、有限元和实验结果

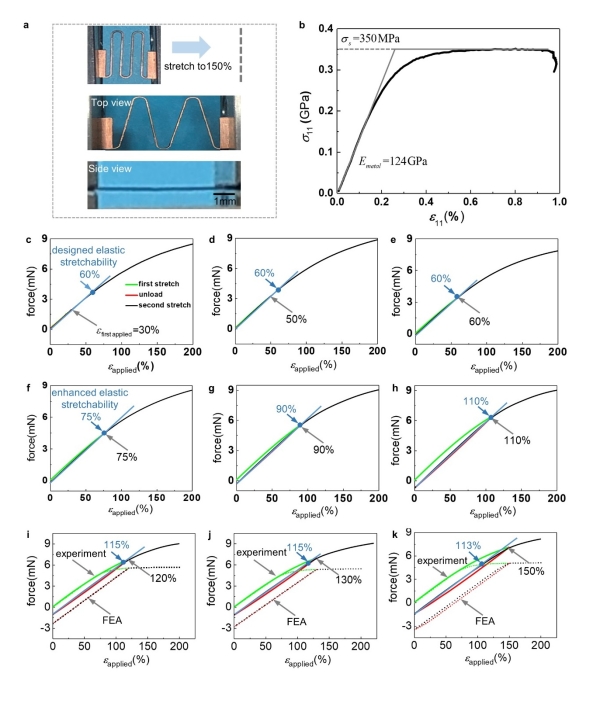

图4. 基于独立MTSI的过加载策略的实验验证。(a)独立MTSI初始状态的图像以及拉伸150%时的正面和侧面视图;(b)狗骨头形铜片的单向拉伸应力-应变曲线;(c-k)在第一次施加拉伸、卸载和第二次施加拉伸过程中,力与施加应变的关系曲线,第一次施加应变分别为:30%、50%、60%、75%、90%、110%、120%、130%、150%

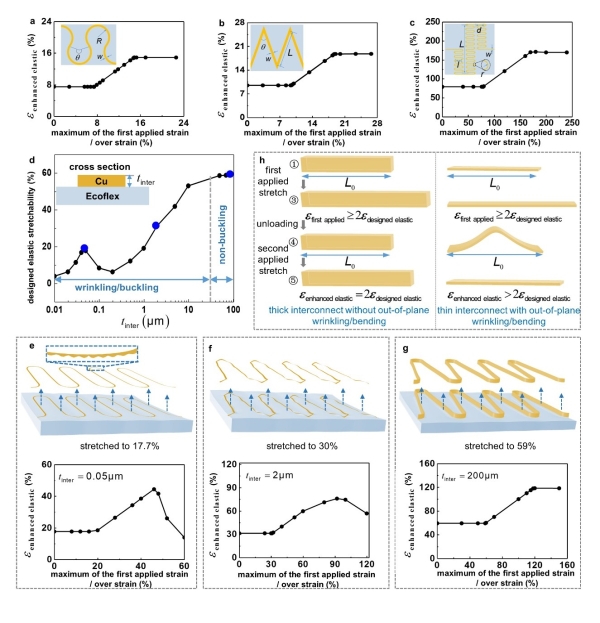

图5. MTSI粘结在软基底上的力学分析。(a-c)粘接在软基底上的厚马蹄形、之字形、分形互联的增强弹性延展性与第一次施加应变/过加载应变的关系;(d)粘接在软基底上蛇形互联结构的弹性延展性随其厚的变化关系;(e-g)三种不同厚度蛇形互连增强弹性延展性与第一次施加应变/过加载应变关系的有限元分析结果
