柔性电子器件因其优异的柔顺性和可拉伸性，能够与人体皮肤及复杂曲面稳定贴合，在医疗健康、人机交互、软体机器人和可穿戴设备等领域展现出重要应用前景。其中，曲率作为描述弯曲变形的关键物理量，是实现精准动作识别与控制的重要基础。然而，现有曲率传感策略主要依赖可拉伸应变传感器或非拉伸型曲率传感器，前者在实际穿戴过程中易受摩擦与滑移干扰而产生不可校准误差，后者则因缺乏拉伸能力而难以满足柔性与舒适性需求。

近日，力学所研究团队提出了一种基于波浪形对称叠层结构（Wave-shaped Symmetrical Laminated Structure, WSSLS）的可拉伸曲率传感器，在实现可拉伸性的同时，在结构层面有效实现了弯曲与拉伸信号的解耦。该研究成果以 “Stretchable curvature sensors for motion capture with bending-stretching coupling deformation” 为题，发表在国际期刊《Advanced Science》上。

该曲率传感器的核心在于其创新设计的 WSSLS 结构。该结构由上下对称分布的波浪形金属导电层与波浪形聚乙烯基底组成，并通过柔性封装形成整体器件（图1）。不同于传统单侧波浪结构在拉伸或弯曲过程中不可避免地产生弯拉耦合响应，WSSLS 利用几何对称性与双层响应差异，在弯曲加载时产生同幅值异符号的应变响应，而在拉伸加载时产生相互抵消的对称变形，从而在电信号层面实现弯曲信号的纯输出（图1d）。针对波浪形三维导电结构难以稳定制备的问题，研究团队提出了一种曲面光刻（Curved Surface Lithography）工艺，将传统平面光刻与热塑成型相结合，在曲面基底上直接制备无初始应力的波浪形金属导电层（图1c）。该方法有效避免了先金属成形后弯曲成波浪过程中产生的裂纹与失效问题，显著提升了器件的一致性与可靠性。在理论分析方面，研究团队建立了 WSSLS 的力电耦合模型，系统推导了传感器输出信号与曲率之间的解析关系，明确揭示了几何参数对灵敏度和弹性范围的影响（图2）。有限元模拟结果与理论分析高度一致，验证了模型的准确性与适用性。实验结果表明，该传感器在弯曲加载下呈现出高度线性的电学响应，而在拉伸加载下输出信号几乎不发生变化，充分证明了其弯拉解耦特性。在性能验证中，该曲率传感器展现出优异的综合性能，包括高线性度、高重复性和快速动态响应。器件能够分辨低至0.004 mm^-1的微小曲率变化，并在 2000 次以上循环加载过程中保持稳定输出（图3）。同时，由于其对称结构特性，传感器还具备压力和温度自补偿能力，在外界压力和温度变化条件下仍可维持准确的曲率测量。在应用展示方面，研究团队将该传感器集成至智能手套中，用于实时获取手指关节曲率并进行手势识别（图4a）。在模拟皮肤-织物界面摩擦与滑移的条件下，与传统可拉伸应变传感器相比，该曲率传感器的测量误差降低了93.6%，显著提升了穿戴场景下的可靠性（图4b,c）。基于该系统，研究人员实现了对六足机器人和机械手的手势控制，验证了其在复杂人机交互与远程操作中的应用潜力（图4d-g）。

论文第一作者为力学所研究生王泰然，通讯作者为苏业旺研究员。合作者包括力学所研究生徐新凯、李爽、蓝昱群、陈凯、博士后李伟、航天科技五院王光远研究员、余快研究员、力学所孙立娟副研究员。该研究得到了国家自然科学基金、中国科学院相关项目以及多项重点实验室项目的支持。

论文链接：

https://doi.org/10.1002/advs.202514779

图 1：可拉伸曲率传感器的结构设计、实物展示与工作原理

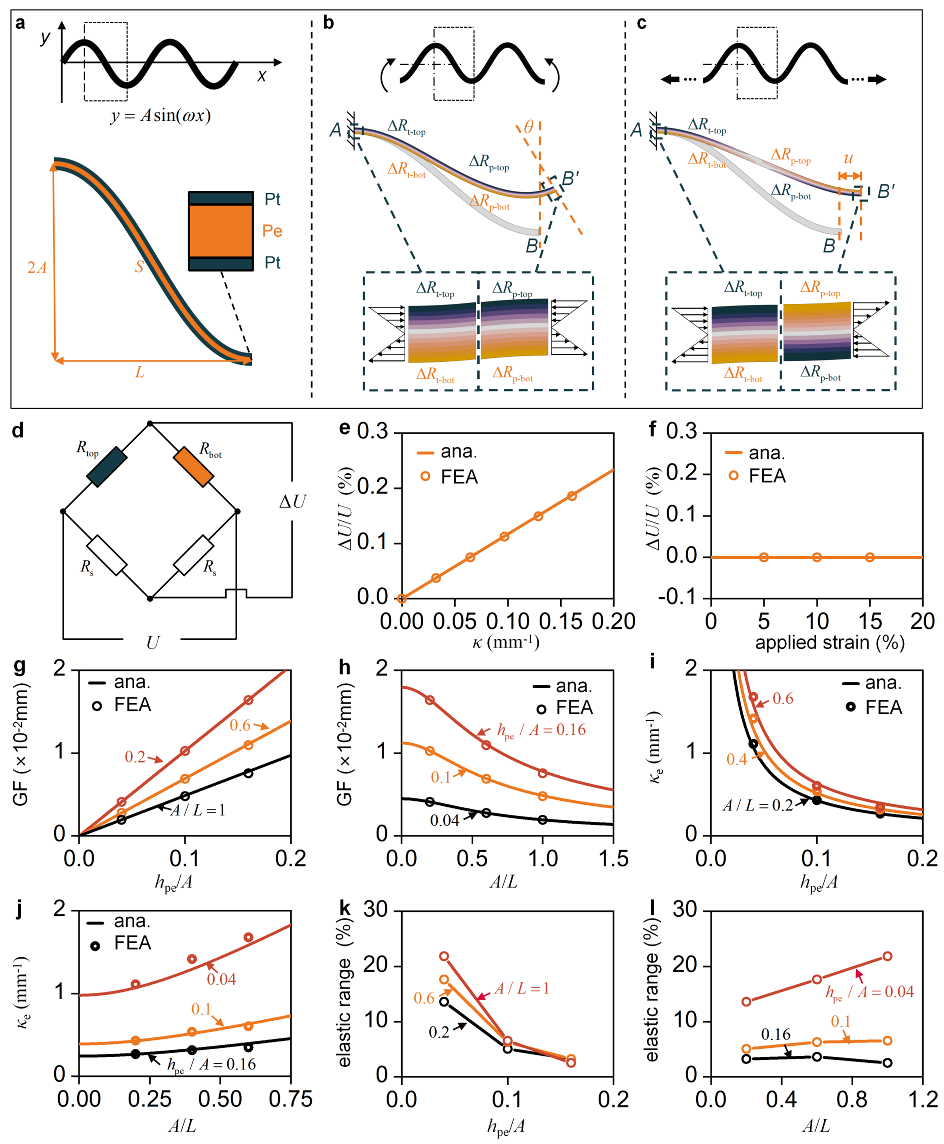

图 2：波浪形对称叠层结构（WSSLS）的理论建模与有限元分析

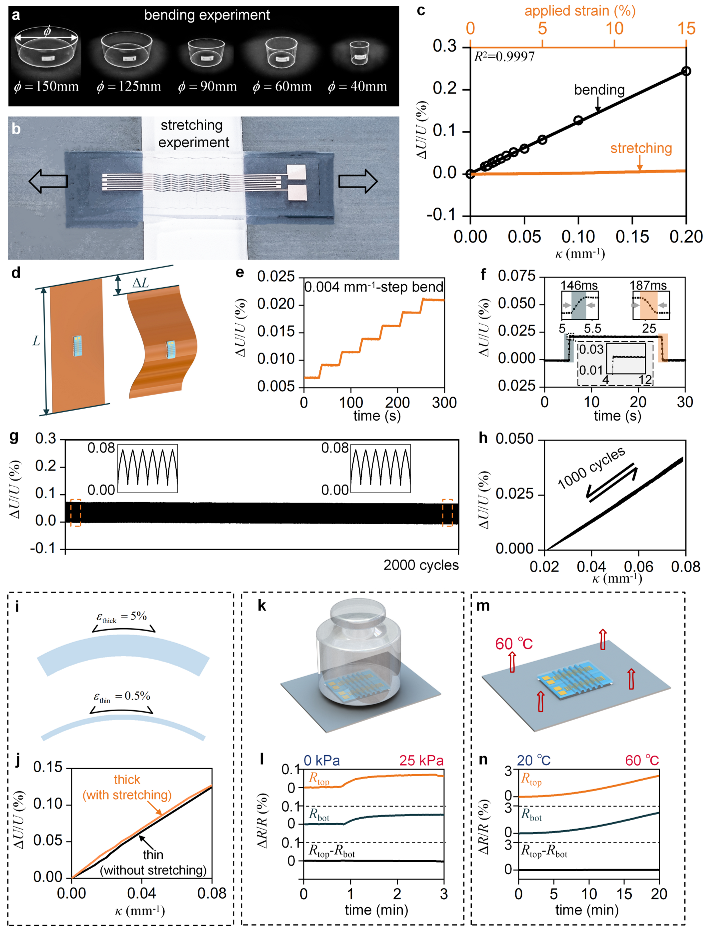

图 3：基于 WSSLS 的曲率传感器电学性能表征

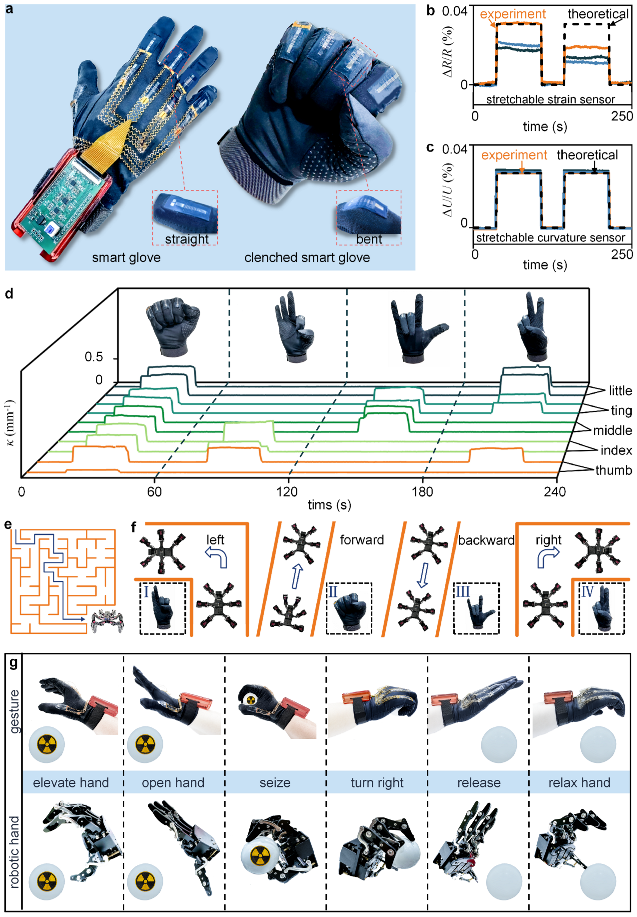

图 4：基于可拉伸曲率传感器的手势识别与机器人控制应用
