生 产 厂 家: | 德国克吕士、Infratec、自行研制 |
仪器管理员: | 朱志强 |
电 话: | 13426413481 |
邮 箱: | zhuzhiqiang@imech.ac.cn |
安 放 地 点: | 9号楼-113/310实验室 |
规格型号
DSA30,ImageIR8325,CTPS-3000热常数分析仪
主要功能与特色
1、测量液滴在气体或不互溶液体的接触角
2、液相或气相中悬滴表面张力的测量
3、对压力控制器、气体泵、质量流量控制器进行性能检测
4、提供真空试验的有效环境
5、测试液体和固态的热导率、热扩散系数和比热

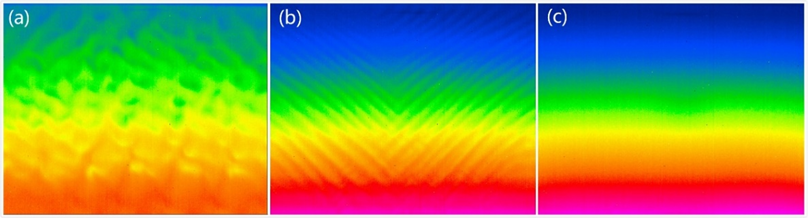

6、红外热像仪的完整图像观测
关键技术指标
压力控制器(0~0.5 MPa),设定质量流量控制器(0~9L/min),流量计流量范围1.2~10L/min
位移行程:角度调节,分辨率 0.01 ,速度 0.5 /sec-50 /sec。控温范围-10—130 ,精度 0.1
从10Pa---1atm广范围的真空环境(940mm*600mm*560mm),真空极限低于10Pa
导热系数测试范围:0.001 ~ 1800.0 W/m?K,热扩散系数测试范围:0.1-250mm2/s,体积比热容测试范围:0-6MJ/m3 K
红外热像仪波长范围:(2- 5) m;探测器像素:640 x 512;热灵敏度:0.025 K @ 30 C;温度测量范围: (‐40 - 120) C
预约方式
电话预约
典型案例
样品信息 | |||||||
样品名称 |
去离子水 | ||||||
测试条件 | |||||||
环境温度 |
25 C |
基座材料(mm) |
PTFE | ||||
基座温度(C) |
25、30、35、40 | ||||||
分析方法 | |||||||
形貌模拟方法 |
预设液滴形貌 |
测量范围 | |||||
Young Laplace |
半球形 |
20 -180 | |||||
Ellipse |
椭球 |
10 -120 | |||||
Circle |
圆形 |
0 -20 | |||||
分析结果 | |||||||
左接触角() |
右接触角() |
液滴体积(L) |
基座温度(C) | ||||
47.4 |
47.67 |
4.67 |
25 | ||||
47.62 |
47.48 |
4.79 |
30 | ||||
47.76 |
48.02 |
5.07 |
35 | ||||
47.31 |
47.69 |
4.90 |
40 |
序号 |
测试样品 |
温度(C) |
样品类型 |
热导率 W/m K |
热扩散系数mm2/s |
比热 MJ/m3K |
1 |
有机玻璃 |
25 |
固体 |
0.18 |
0.1 |
1.7568 |
2 |
纯铝 |
25 |
固体 |
232.2 |
99.3 |
2.3761 |
3 |
纳米氧化铝溶液(75nm, 0.1%) |
25 |
液体 |
1.325 |
2.9 |
0.4459 |
