5.3 有不让“火球”烧坏的办法吗

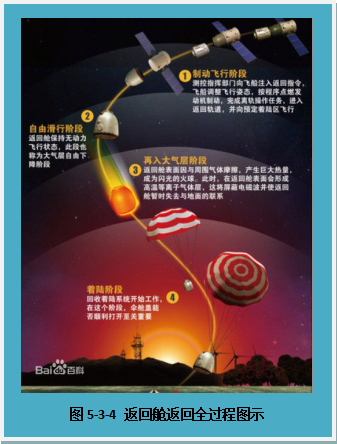

飞船在完成轨道飞行任务后,究竟要经过哪几个步骤才能回到地面呢?答案是:大体要包括离轨、滑行、再入和着陆等四个阶段。载人飞船安全回地过程中,在再入大气层阶段,有一个大大的难关是“热障”。这是怎么回事儿呢?不过,咱们还是先看一看整个返回地过程的图解吧!

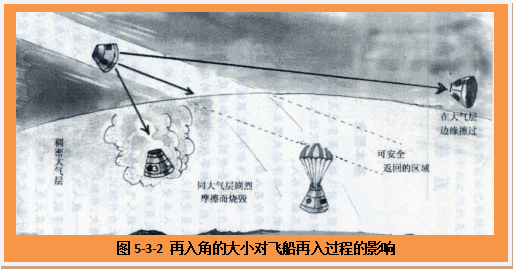

为了使飞船脱离原来绕地球飞的运行轨道,先要把飞船的姿态调整过来,使它指向地面,接着要使轨道舱和返回舱分离,然后再启动制动小火箭改变返回舱速度的大小和方向,使返回舱脱离运行轨道进入返回轨道。这里,由于飞船在运行轨道上的速度很高,为了确保离轨点的位置,制动火箭的点火时间要控制得十分精确。如果点火时间相差1秒,离轨点位置就会相差8千米左右了。除了离轨点的位置,返回舱在离轨点的速度也需要准确控制,因为飞船的再入角主要是由离轨点的位置和速度来决定的。而再入角的大小是影响飞船安全返回的一个重要因素。如果再入角太小,返回舱可能在大气层边缘擦过,不会回到地面;如果再入角太大,返回舱没有足够的减速就进入大气层,可能被烧毁。再入角只有在一定的范围内,返回舱才会安全落到地面。这个可安全返回的区域,也叫做“再入走廊”。是啊,它就像一条窄窄的廊道,通过这条走廊飞行的返回舱才是安全的。

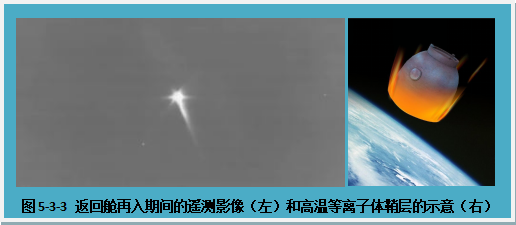

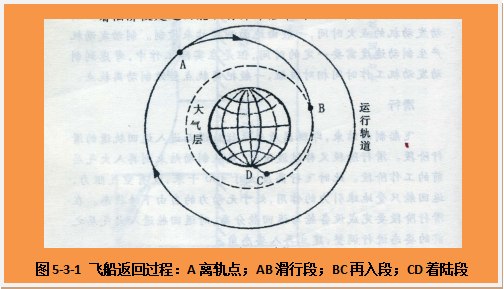

返回轨道分为滑行段、再入段和着陆段三个阶段。“滑行段”是从制动结束到再入大气层之前的工作阶段,此时飞行高度大于100千米,没有空气阻力,只有地球引力,飞船以无动力飞行状态自由下降。当高度降到距离地面100千米左右时,推进舱和返回舱分离,推进舱在穿越大气层时烧毁,返回舱继续下降。而此时返回舱还要再进行一次姿态调整,来建立正确的再入姿态。“再入段”是指飞行高度从100千米到15-10千米之间的工作阶段。此时飞船在大气层中高速飞行,由于它对于前方空气的压缩以及和周围空气的摩擦,产生了巨大的热量,表面附近的空气温度大大增加,端头部的温度甚至可以升高到6000 -10000 。由于温度这么高,空气就会发生电离,这样在飞船周围就形成了一个高温等离子体鞘层。所以,返回舱在再入大气层过程中,就像一个大“火球”从天而降。
由于有这样一个高温的鞘层包裹着,返回舱的表面材料要承受十分严酷的加热(即所谓的“气动加热”),这就是航天工程师所说的“热障”难关。而且和“热障”同时存在的“黑障”又使得防热问题更加火上加油了。因为这个鞘层中的空气是电离的,处于等离子体状态,无线电波无法通过,飞船和地面之间的通讯联系就全部中断了,这就是航天工程师所说的“黑障”难关(即所谓的“通讯中断”),它发生在高度为80-40千米的区间。到距离地球约40千米处,返回舱的速度降低了许多,与大气的摩擦也就减轻了许多,鞘层的温度下降,等离子体不复存在,于是黑障就消失了,地面测控部门又重新可以捕获到返回舱的信息并加以控制。
“着陆段”是指返回舱的降落伞打开直到安全降落地面的阶段。当返回舱距离地球约15-10千米时,伞舱盖打开,并连续完成拉开引导伞、减速伞、主伞等动作,使飞船的速度从200米/秒左右降到10米/秒以下。在距离地面2米左右时,反推火箭点火,使飞船以1-2米/秒的速度的“软着陆”方式安然无损地落到地面。
小朋友们在了解了返回全过程之后,一定十分关心这样的问题:像一个“火球”那样的返回舱在再入过程中会不会烧坏?因为没有一种金属可以耐得住几千度的高温啊!是的,航天工程师想了各种防热措施,不然的话,返回舱在穿越大气层过程中,就会像陨石一样被烧为灰烬。
一般说来,再入防热有三种方式:一是“吸热式防热”,利用导热性能好、熔点高和热容量大的金属材料(如钛合金)做成返回舱的蒙皮,它会吸收大部分的气动热,使得进入内部的热量减小,不过这种方式的防热能力有限。二是“辐射式防热”,采用辐射散热的方式把气动热驱散离开返回舱表面,用作蒙皮的材料有耐高温合金、陶瓷或复合材料,这种方式也不能用于热流十分大的情况。三是“烧蚀式防热”,有意识地让一部分蒙皮材料烧掉(热解、熔化、蒸发或升华等),从而把热量带走,以此来保存主要结构不受损伤,常用的烧蚀材料有石棉-酚醛、玻璃-酚醛、高硅氧-酚醛等无机复合材料。
当然,最终解决航天器回地防热问题,要依靠各方面的知识。例如,小朋友们知道在空中的飞行器都有着流线型的外形,但是返回舱大都是倒锥体或者钟形体,为什么呢?原来是空气动力学家证明了“钝头体”是减少气动加热的理想外形,所以返回舱回地时都是底面朝前的,真是个大笨钟啊!又如,材料科学家发明了各类新型的防热隔热材料,为航天工程师的防热设计提供了物质基础。刚开始的时候,烧蚀材料不够先进,所以返回舱的防热设计只得采用“混合式”:温度最高的前体采用烧蚀式,温度较低的后体采用“辐射式”或“吸热式”。近年来,随着烧蚀材料的不断发展,特别是实现了低密度化,全烧蚀防热结构成为一次性返回舱最常用的防热方式。
当然,真正做好防热设计,是一个让航天工程师绞尽脑汁的事情。因为就像前面提到的那样,它涉及了气动力学、传热学、材料科学、结构学等方方面面的问题。即使用理论分析的方法计算出了结果,也必须通过大量的地面试验来验证才具备可信性。

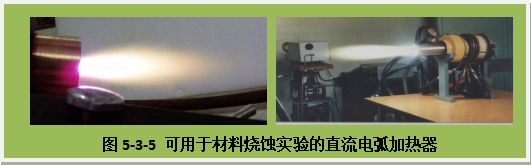

就以烧蚀防热来说吧。搞清楚了返回舱再入时遇到的热环境之后,就要在地面上创造出类似的高温环境来,然后在这种模拟的环境中来试验烧蚀材料的防热隔热特性,这样才能决定:为了保证返回舱不被烧坏,到底要选择哪种材料?到底烧蚀层应当是多厚?地面试验常常使用的一类设备是电弧加热器,它利用电弧来加热气体,产生高温气流,像一股亮亮的火焰喷射出来。科学家就利用这股喷焰来模拟再入热环境。只要把由不同烧蚀材料制成的模型放到试验气流中,测量出单位时间烧掉多少材料(即所谓的材料“烧蚀率”),就可以评定出不同材料的烧蚀特性。把这些数据交给航天工程师,他们就可以选定最佳烧蚀材料,还可以确定烧蚀层的厚度等设计参数。

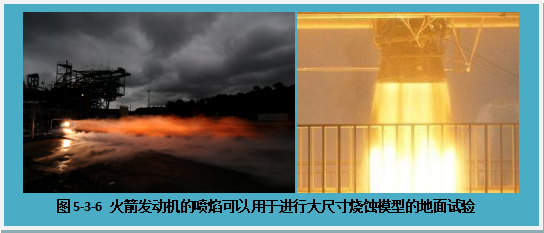

烧蚀地面试验还会使用的另一类设备是火箭发动机,它是利用燃料燃烧产生的高温高速气流来模拟再入热环境。与电弧加热器相比,火箭发动机产生的气流温度较低一些,但速度可以更高一些,而且由发动机喷管出口尺寸比较大,可以做更大模型(甚至是全尺寸模型)的烧蚀实验。所以,不同的试验设备有不同的特点,航天科学家根据不同的目的和要求,来选择最适合的设备做实验。
小朋友们,在返回舱防热设计中,烧蚀防热的这种“以烧对付烧,以火攻克火”的想法很有点新奇吧?摒弃传统、另辟蹊跷,是一种创新思维,这对于我们实现新世纪的飞天梦是很重要的啊!
(未完待续)
