5.4 你听说过“打气漂”吗
小朋友们也许玩过“打水漂”的游戏?是啊,只要捡来扁平的一块石头(或者薄薄的一片碎瓦),用力擦着水面抛出,就OK了。抛出的石头碰到了水面就会被弹起,继续向前飞出,再碰水面又会被弹起,再向前飞出……这样一碰一弹一飞,反复多次,直至石头落入水中。这种游戏,既可以单人玩开心——休闲游戏,也可以好几个伙伴一起玩比赛——竞技体育。要知道,它可是人类最古老的游戏之一,据推测从石器时代就开始了。2014年,一名美国人创造了一次打了88下的打水漂世界纪录。这表明直到现在“打水漂”还受到不少人们的喜爱。
喜欢刨根问底的小朋友又会发问了:为啥石片会在水面上这样“一碰一弹一飞”地向前飘飞呢?哈哈,这里面涉及到许多力学知识,有空气动力学、流体力学、刚体力学等等;这里面涉及到许多物理现象,包括旋进、液体表面张力、动量守恒、万有引力、弹性、摩擦等等;这里面还涉及到许多性能参数,例如石头的大小、形态、表面构造以及水的粘性系数等等。这可不是一两句话就能解释清楚的,许多科学家倾心研究过这个问题,甚至有位英国皇家学会的史密斯教授还提出了一个“可以实现最完美投石”的方程式。这里,只能告诉小朋友的是:对于“打水漂”来说,石头抛掷的平动速度和旋转速度、还有“触水角度”是决定性的条件,而触水角度又是其中最为重要的因素,科学家给出了一个20度左右的“梦幻角度”。
“打水漂”的事情就讲到这里吧,因为咱们的主题是“打气漂”。它还有个说法是“太空打水漂”,所以和航天器返回地面有密切关联。这个问题也是在返回舱进入大气层后的再入段里发生的,而且也是关系到返回舱安全着陆的大事情。从理论上讲,航天器再入轨道有四种:弹道式,滑翔式,跳跃式和椭圆式。
最后那种“椭圆式”方式是返回舱在制动火箭作用下脱离原来的运行轨道后,进入一条新的、在大气层内的椭圆轨道,再利用大气阻力,使椭圆形运行轨道逐步衰减,经过若干圈的绕飞以后,最终落入地面。显然,这种再入轨道方式,周期十分长,落点难以估计,而且要多次穿越地球辐射带会损害航天员健康,所以一般返回舱都不会采用,但可以作为一种应急备份方案。
前面那种“弹道式”呢?这是一种没有任何控制的再入轨道。返回舱在制动火箭作用下脱离原来的运行轨道后,便在地球引力影响下沿着单调下降的“弹道”落下并直达地面,就像打出的炮弹达到最高点以后下落的路线一样。这也是这种再入轨道名称“弹道式”的来历。这种方式的过载很大,对航天员的健康不利,而且落点精度差,散布范围大。但是有着技术简单、容易实现的优点。
至于“滑翔式”再入,要求返回舱是一个滑翔体,在大气层中可以产生升力并能加以控制。这样,在再入过程中,可以使返回舱在纵向或侧向上做小范围的机动飞行,因此过载小、落点精度高。航天飞机就是采用这种再入方式,它有着像飞机一样的外形,完全可以产生升力并予以控制。

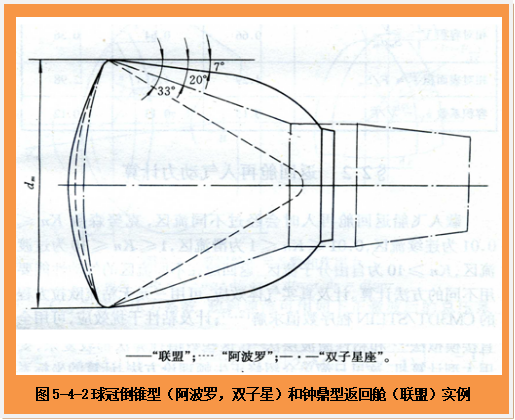

但是对于一般有着倒锥型或者钟鼎型外形的载人返回舱而言,怎么产生升力呢?这类返回舱的头部一般不是平直的而是球面的一部分,后身是倒锥形或钟鼎形的,所以航天科学家把这类外形叫做是“球冠”倒锥型或者钟鼎型。这个“球冠”保证它们的最高热流能够满足防热的要求。当它们的对称轴线和飞行方向一致时(这时是所谓的“零攻角”飞行),空气不会对返回舱产生升力。但是,在有攻角飞行时,空气就会对返回舱产生升力,尽管这个升力值不大。此外,这个升力随着攻角值的不同而变化,而且升力值可正可负。经过空气动力学家的分析,当攻角为负值时升力为正,这样就可能使返回舱向上飞行。那么,怎样让返回舱以一定的负攻角飞进大气层呢?
航天工程师想了一个巧妙的办法:让返回舱的重心配置在距离对称轴线一定距离的地方,由于重心偏离,返回舱在气流中就会形成一个侧倾角,使这个侧倾角正好等于所需要的负攻角。于是,返回舱再入大气层时就“自动”地会有升力产生了,所以这个侧倾角也常常被叫做“配平攻角”。
由于这类具有“球冠”倒锥型或者钟鼎型外形的返回舱再入大气层时,可能产生升力,它们就可以考虑采用“跳跃式”再入轨道了。从原理上讲,它是“弹道式”和“滑翔式”的混合运用,也有人把它叫做“半弹道跳跃式”或者“弹道—升力式”。对于半弹道跳跃式再入轨道,返回舱配平攻角的形成是十分关键的。因为回地的再入速度非常高,根本不可能依靠地面遥控指挥,只能靠返回舱的自主控制能力。
这种半弹道跳跃式再入方式,对于从地外星球返回的航天器,特别重要。下面我们就专门花一点篇幅,通过“嫦娥”回娘家的故事,给小朋友们做一个简要介绍。

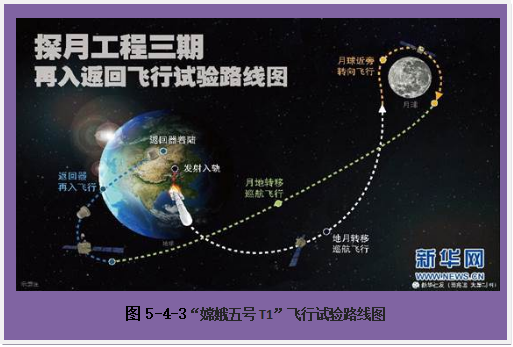

2014年10月24日,作为一个探路尖兵,再入返回飞行试验器“嫦娥五号T1”在西昌卫星发射中心乘坐“长征三号丙”运载火箭发射升空,并准确进入近地点高度为209公里、远地点高度41.3万公里的地月转移轨道。除了起飞入轨以外,它还要经历地月转移、月球近旁转向、月地转移、再入返回和着陆回收等五个阶段,方可完成自己的任务——重点考察从距地约38万公里的月球返回地球这一段“回家”路该怎么走?
有的小朋友可能要问:“嫦娥回家”路是真的有这么难吗?我们的“神舟”飞船不是多次成功地返回了地面,2003年还实现了载人飞行与返回呀!原来,“神舟”是围绕地球运行的飞船,它返回地球的初速度大约等于第一宇宙速度(7.9公里/秒);而“嫦娥”在完成绕月飞行后再进入地球大气层时,它的初速度就接近第二宇宙速度(11.2公里/秒)了。对于再入速度接近第二宇宙速度的“嫦娥”而言,如果不采取更有效的减速措施,返回舱落地时速度会太大,可能造成舱体的损毁,不仅航天员受不了,就是无人采样带回的样品也可能遭到破坏。这样一来,探月的成果就将荡然无存啦!那么,要采取哪些减速措施才能避免这种舱毁人亡的可怕结果呢?

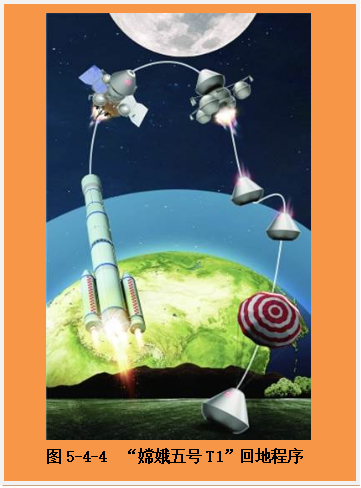

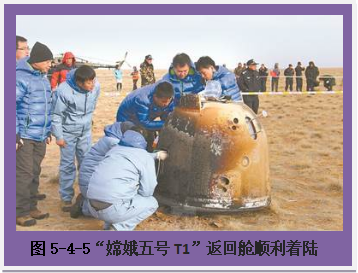

先来看看“嫦娥五号T1”的返回程序,它的的返回舱在距地面约5000千米处,和推进舱分离,随后就开始了回娘家的过程:(1)返回舱以10.8千米/秒的高速进入大气层,凭借空气阻力,实现初次气动减速;(2)返回舱在距地面约120千米的大气层边缘处,凭借空气升力,向上跃起,跳出大气层;(3)返回舱在到达跳出以后的最高点时开始逐渐下降并再次进入大气层,实施二次气动减速;(4)在降至距地面大约10千米高度时,返回舱的降落伞打开,在预定区域顺利着陆。
航天专家把这种“半弹道跳跃式”再入过程,形象地比喻为“打水漂”,因为它在大气层中有着“一入一出—再入”的过程。可是这里根本没有水啊,还是把它叫做“打气漂”吧!。当然,人们在地面上打水漂的游戏可是没法和返回舱的“半弹道跳跃式”再入过程相比的:“嫦娥五号T1”打一个“气漂”就跳跃了大约2万公里!
不难理解,“嫦娥”再入过程中的那一个“跳跃”动作(即所谓的“打气漂”)是生死攸关的一跳!如果跳不起来,“嫦娥”就会一头栽下摔个粉身碎骨;如果跳过了头,“嫦娥”就会逃离大气层,无法二次再入而在太空里游荡,既回不了娘家也去不了夫家。小朋友们已经知道了,返回舱进入大气层后能够跳起来的关键就是,它在负攻角的配平姿态下具有一定的升力,可以让返回舱“上跳”起来离开大气层。这里,选定返回舱再入姿态非常关键,气体动力学家对于“嫦娥”返回舱这类钟鼎型外形的研究表明,配平攻角选为20 左右较为适合。这个数值和“打水漂”的20 梦幻角度如此相似,不知是不是为巧合呢?
尽管为了“嫦娥”的安全回家,我们的科学家已经进行了系统的地面实验、周密的计算机仿真推演,但是由于目前人们对地球大气特性的认识还不充分,对返回器高速返回条件下的气动、热防护、导航制导与控制系统的物理模型和数学模型的掌握还不完全,为确保“嫦娥五号”任务成功,必须把实验室从地面搬到天上,通过真实飞行,获取必要的试验数据。这次“嫦娥五号T1”飞行任务就是航天研究中的一种飞行试验,是对理论分析模型、数值计算结果和地面模拟实验的最终验证。
小朋友们,实现新世纪的飞天梦,一定是漫长而又艰辛的征程啊!
